用途：

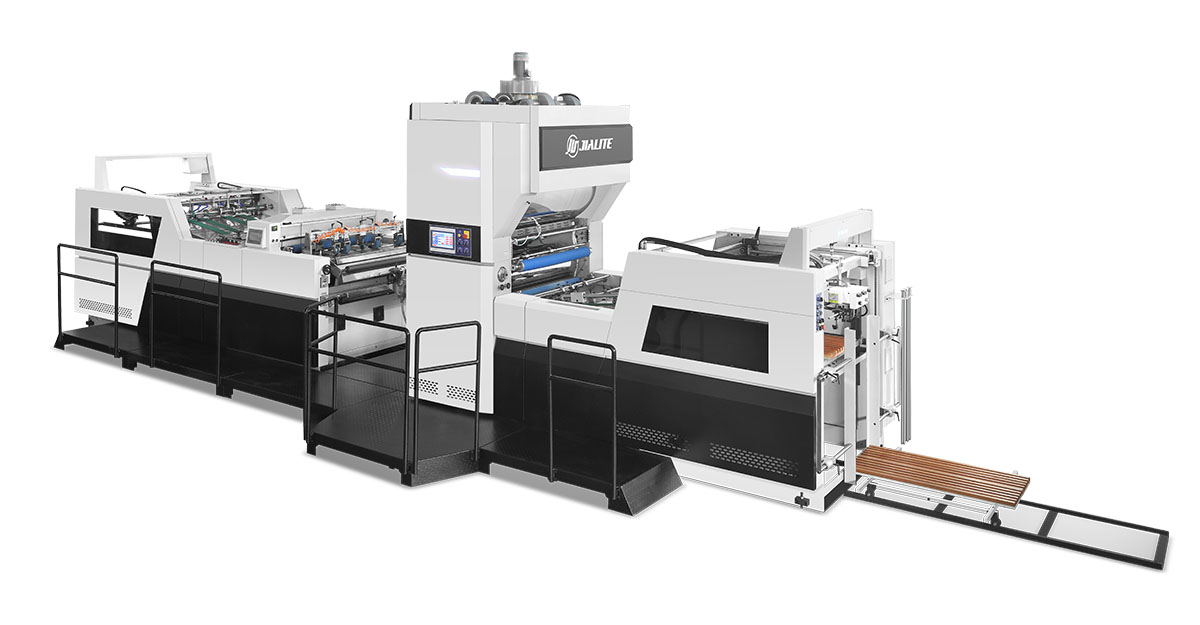

NFM 系列全自動覆膜機，即涂、預涂?jī)捎眯蜋C(jī)型，作為專業的紙張覆膜設備，適用于廣告海報，繪本書刊雜志，資料冊，彩盒包裝，日歷臺歷，商務卡片等領域，提高產品檔次，達到防塵防水防油的效果。是印刷包裝企業，印后加工中心的理想選擇。
技術參數：
|
Model |
型號 |
NFM-H |
|
Max Paper Size |
最大紙張尺寸 |
1080×880mm |
|
Min Paper Size |
最小紙張尺寸 |
360×320mm |
|
Speed |
速度 |
10-110m/min |
|
Paper Thickness (Round Knife) |
紙張厚度--圓盤刀分切 |
80-500gsm (Above 100gsm easy to adjust, E type corrugated paper) |
|
Paper Thickness (Hot Knife) |
紙張厚度-熱刀分切 |
≥157gms |
|
Overlap Precision |
搭口誤差 |
≤±1.5mm |
|
Film Thickness (common micrometer) |
無膠膜厚度 |
10/12/15 |
|
Common Glue Thickness |
涂膠厚度 |
4-10g/m2 |
|
Pre-Gluing Film Thickness |
預涂膜規格 |
1005,1006,1206g/m2 (1508 和1208 suit deep embossing paper) |
|
Non-Stop Feeding Height |
不停機送紙高度 |
1300mm |
|
Collector Paper Height (incl. pallet) |
不停機收紙高度(含托盤) |
1300mm |
|
Main motor power |
主電機功率 |
5kw |
|
Whole machine power |
整機功率 |
70kw |
|
Working power |
工作功率 |
30-45kw |
|
Power |
電壓功率 |
380V-50Hz-3P |
|
working Pressure |
工作氣壓 |
15Mpa |
|
Air consumption |
用氣排量 |
80m3/h |
|
Cable Thickness |
電線粗細 |
25mm2 |
|
Weight |
機器重量 |
7800kgs |
|
Dimension (layout) |
機器尺寸 |
8120*1995*3170mm |
|
Loading |
裝柜 |
40HQ |
詳細配置：
一、送紙部：
1.伺服飛達，四吸四送平穩快速送紙，最高速度可達12000張/小時。
2.放紙臺有上下超限保護
3.不停機送紙高度可以達1300mm, 預堆裝置，不停機送紙
4.飛達前后位置智能調節，控制面板輸入產品數據即可
二、輸送平臺 搭邊結構：
1.輸送臺板采用定制不銹鋼波紋板
2.毛刷輪和橡膠壓輪走紙平穩
3.雙伺服搭邊結構，提高搭邊精準度，搭口誤差≤±1.5mm
三、 覆膜主機部：
1. 干燥輥直徑加大至1000mm, 烘箱內置不銹鋼翅片電加熱管。
2. 加熱輥筒采用電磁加熱系統，升溫降溫快，溫度穩定，內置測溫探頭，精準讀取溫度。
3. 加熱鋼輥直徑380mm， 壓力可以最大到15T。
4. 上膠輥，計量輥分別由獨立電機控制傳動，膠水控制更均勻。
5. 機器緊急停機，壓膜架自動上升，薄膜自動反轉，膜不被膠水污染。涂膠系統鐵氟龍工藝處理，方便清洗不粘膠。
6.總控制觸摸屏設計簡潔。
7.廢膜收卷裝置。
四、割紙部：
1.割紙機配有張力控制器，薄紙防卷曲裝置，確保紙張平整不卷曲。
2.割紙部分含有磨砂輪，圓盤刀和熱刀分切，滿足客戶不同材質膜分切要求
3.熱刀24V低壓直接加熱刀片分切薄膜，無尾膜。熱刀伺服電機控制，通過檢測紙張搭口厚度的變化確定下刀的位置，精準高效。
4. 彈跳輥有獨立電機控制，利用速度差可以使紙張快速分離。
五、自動不停機收紙部
1.不停機收紙高度可以達1300mm，待紙堆快要滿版時，收紙輔助臺板自動伸出承接紙張，收紙平臺下降，更換托盤后重新上升到設定位置后，平臺回收，完成不停機收紙
2.采用氣動理紙結構，保證紙張整齊。
3.帶有減速輪，避免紙張由于速度過快撞擊擋板導致紙張破損。
4.計數電眼：運行紙張數量通過顯示屏讀取，數據可清零可累加。
5.感應電眼，感應紙張長度，紙張雙張不分切時則皮帶加速，收紙機擋板翻倒，紙張被踢出。
